国家心血管生物样本资源中心

国家心血管生物样本资源中心

北京阜外医院国家心血管生物样本资源中心隶属于国家心血管病中心，主要负责储存、管理心血管科学研究样本，建立共享机制，为转化医学及跨学科协作研究提供坚实保障。国家心血管生物样本资源中心总面积超过2000㎡，承担生物样本库多用户、多研究、多类型的三大核心功能。

国家心血管病中心是机构编制委员会办公室于2009年11月3日批复成立的公益性事业单位，隶属国家卫生健康委员会。心血管病中心承担着重要的国家和社会责任，主要开展心血管相关疾病科学研究，协助制定中国心血管病防治规划，构建中国心血管病防治网络，开展心血管病基础、临床、预防和管理的培训活动，推动学术交流，开展多国合作，推进心血管病科研成果转化。

德国TANKA生物样本液氮存储管理系统

液氮库区

国家心血管生物样本资源中心采用了德国TANKA生物样本液氮存储管理系统设计方案，整个方案包括液氮塔、液氮管路、通风系统，大容量液氮生物样本存储罐、生物样本液氮整理车、-40℃冷库等，共同构成了一套完整的生物样本低温存储系统。

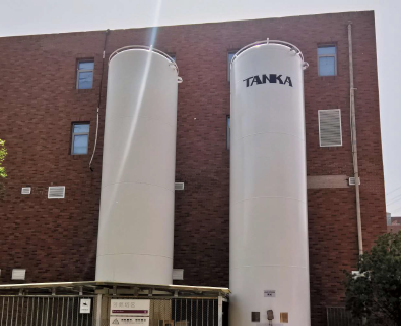

20m³液氮塔

液氮塔作为整个系统中重要的组成部分之一，根据用户存储需求，我们在原有20立方米的基础上，又增设了一座20立方米的液氮塔，用于充分保证所有液氮存储设备所需液氮的充分供给。

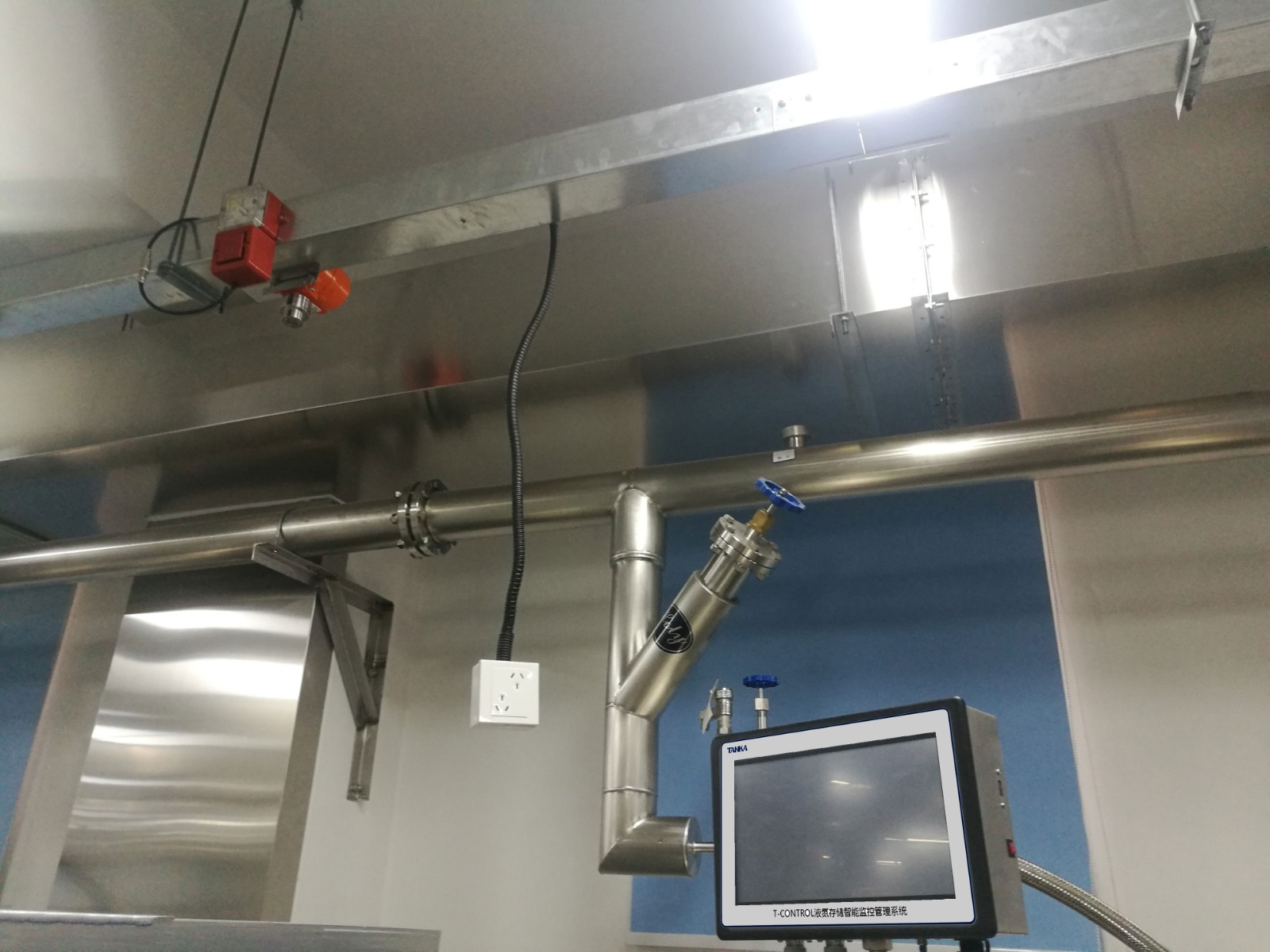

液氮管路系统

采用液氮塔补给液氮，需要在液氮塔与液氮存储设备之间安装液氮管路，以保障液氮的正常输送，我们的液氮管路采用超绝热真空管路系统，相位分离器，气相分离器及阀门可以分别控制不同区域和不同液氮样本存储罐的开关及补给。

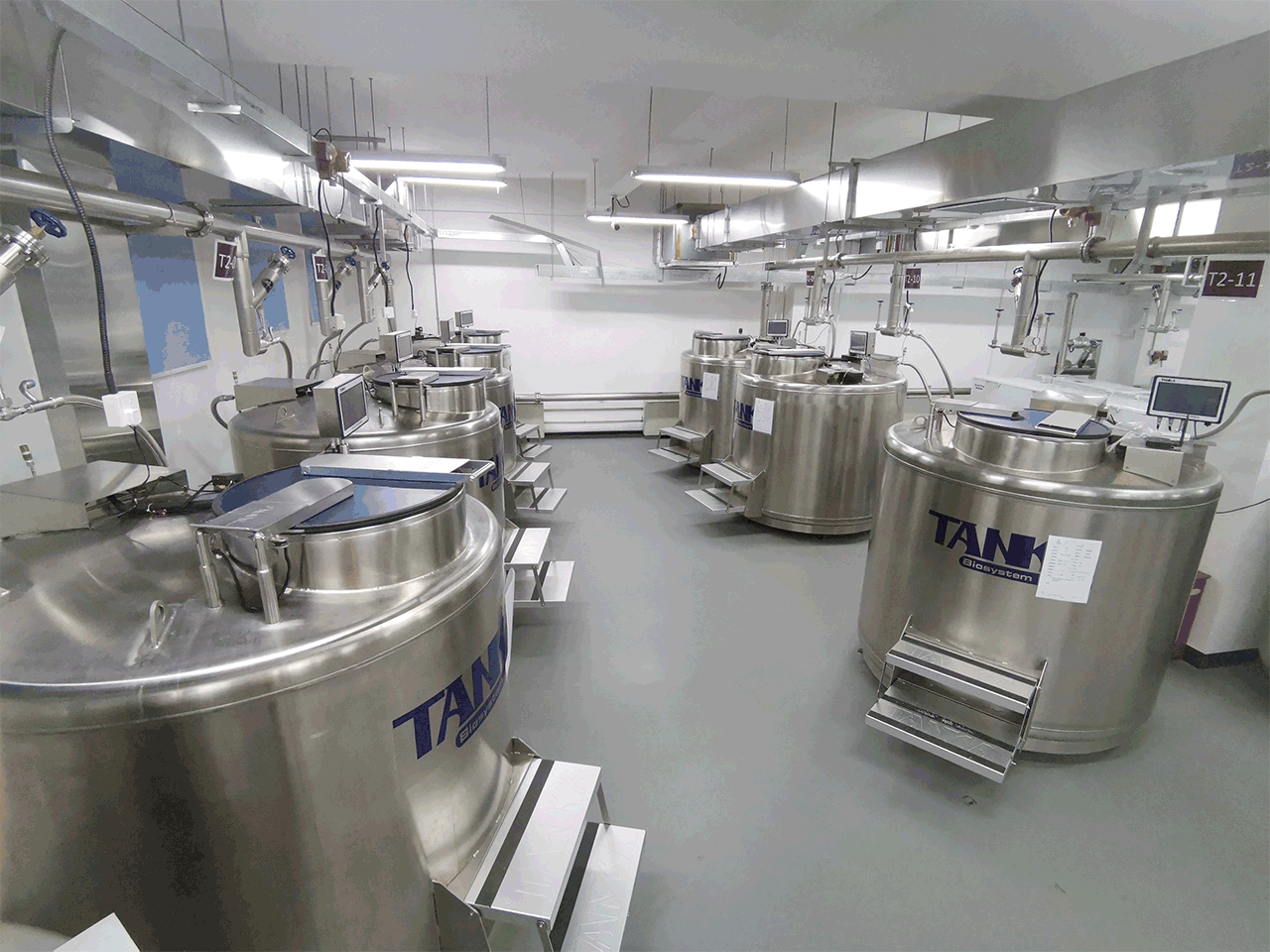

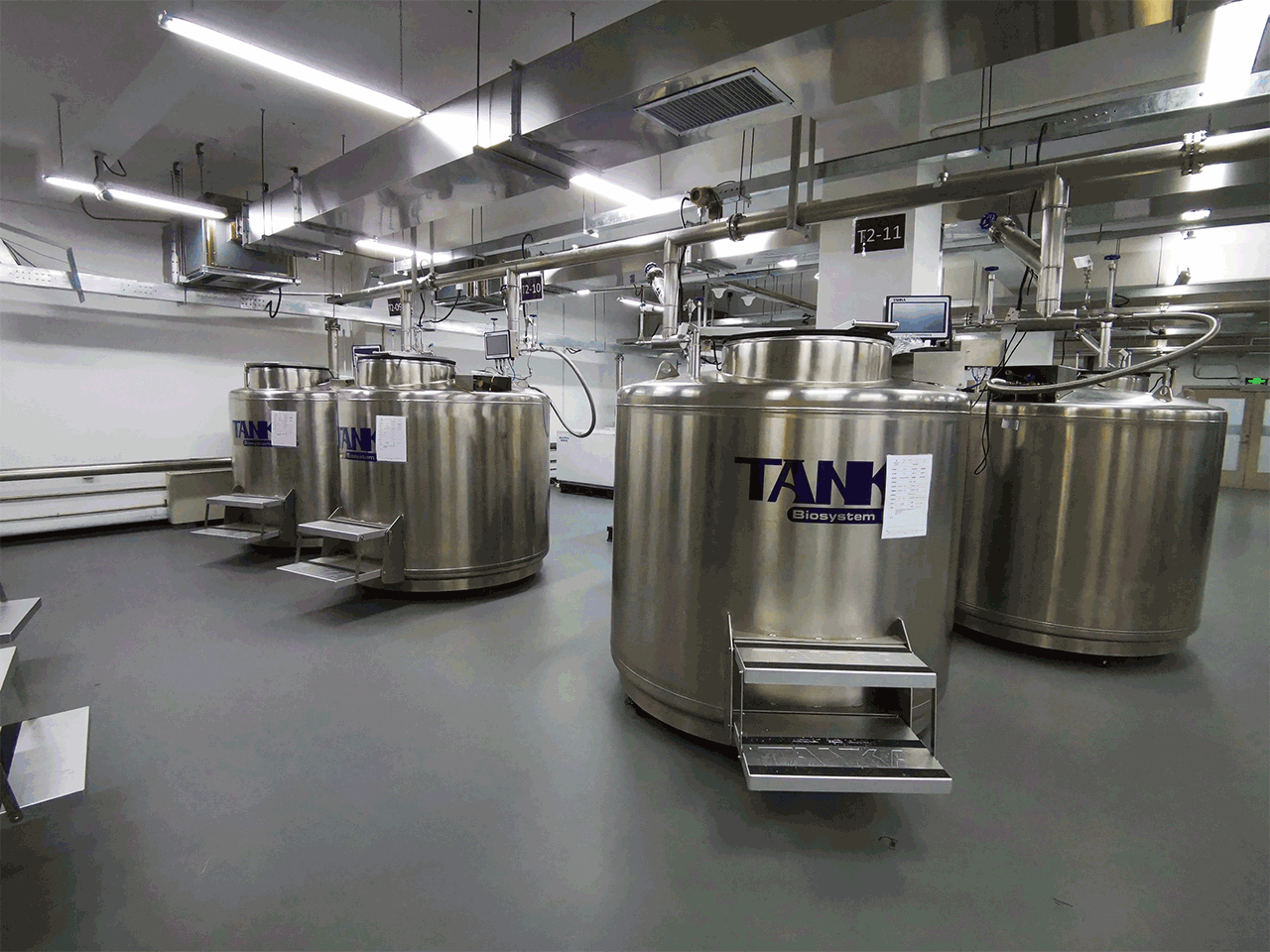

液氮库区

液氮库存储的主力军是德国Biosystem94500大容量样本液氮存储罐，单台容量近10万支，设备采用T-Control液氮存储智能监控管理系统，实时显示液氮罐运行状态，可查看历史温度及报警信息，实现液位监控及报警。这些液氮罐主要用于存储心血管相关的珍贵组织、细胞等标本，为样本提供-190℃的气相液氮深低温存储环境。

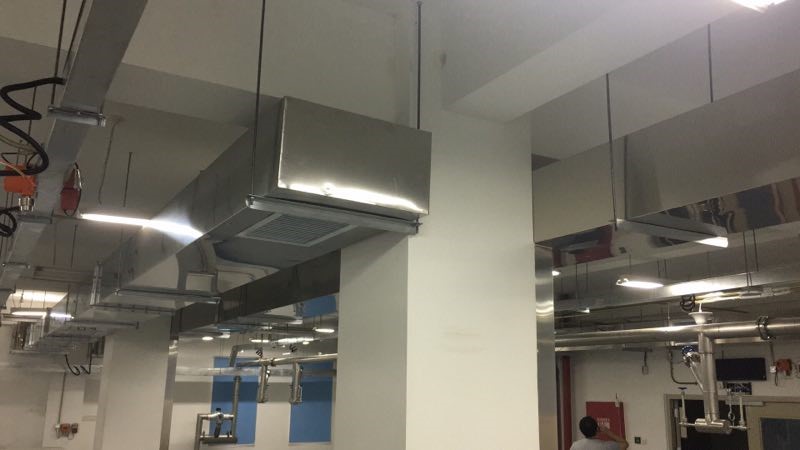

通风系统

通风系统是确保样本液氮存储管理系统正常运行的重要保障，通风系统采用变频系统，可准确控制温湿度，交换室内外空气，控制库区适宜的运行环境，同时配备了氧气浓度监控系统，可随时监测氧气浓度是否合格，并和通风系统联动，当氧气浓度低于正常水平或设定值时，通风系统自动启动，确保工作环境优。

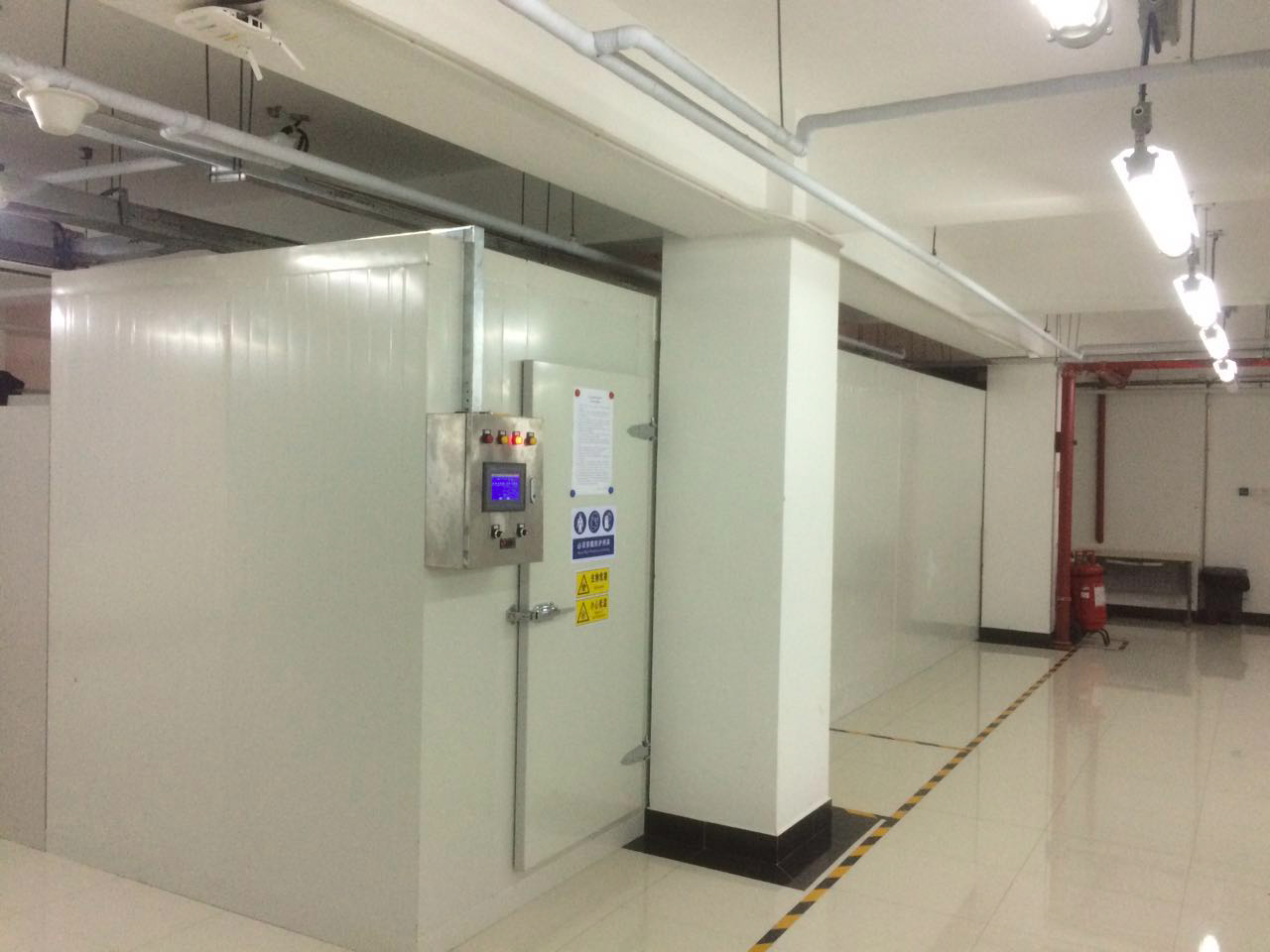

-40℃冷库

冷库作为样本出入库临时存储的重要设备，也是系统中重要的组成部分。冷库采用了2套（一用一备）风冷式冷凝机组和PLC触摸屏控制器。冷库库内面积40m²，温度-40℃，内部设置有样本存储架，主要用于样本的批量临时存储，出入库暂存等。

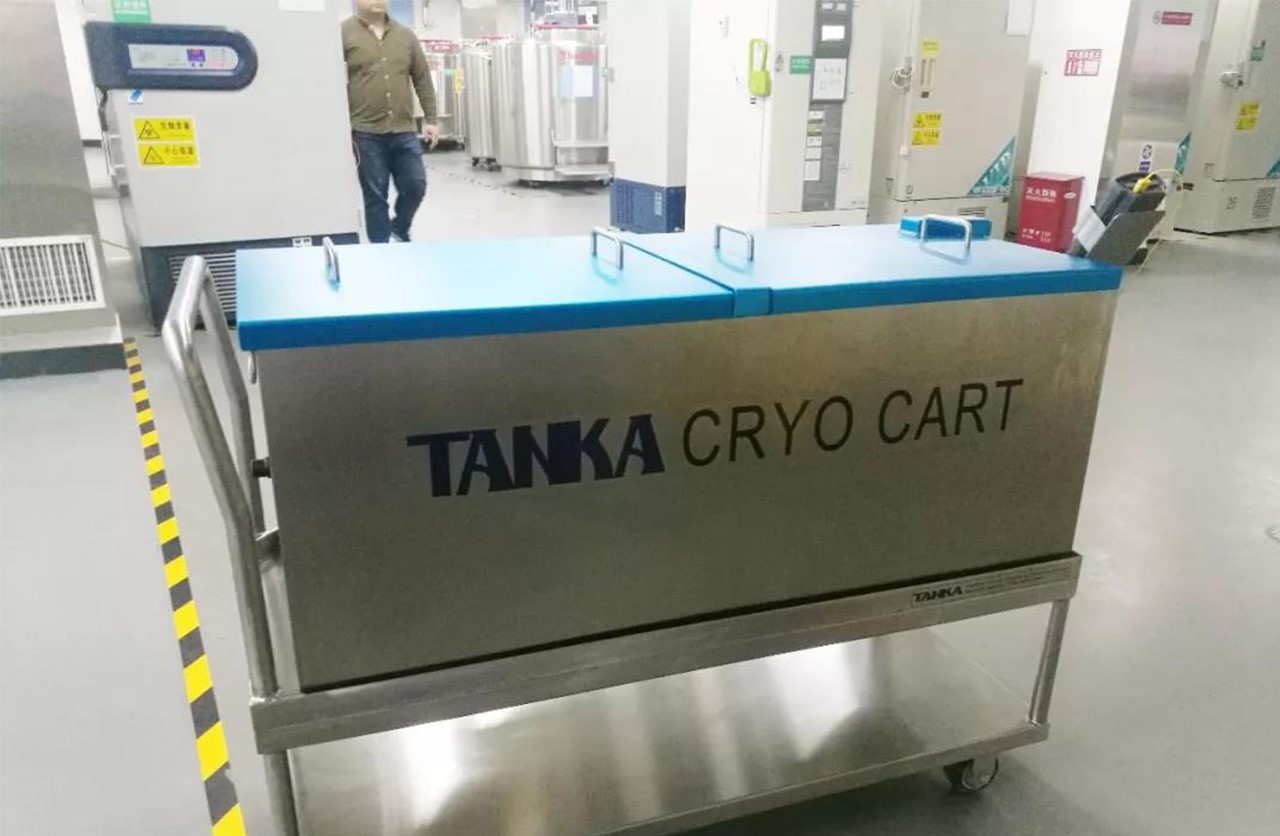

CC-3000液氮生物样本整理车

生物样本的运输和整理是整个系统中的重要环节，德国TANKA CC-3000液氮生物样本整理车可以提供气相液氮环境，容量可达3000份2ml样本，用于解决样本运输及整理问题。处理完的样本，通过液氮生物样本整理车被运输到液氮存储区，保持了样本运输过程中的不间断冷链，样本需要整理和盘库时也可以在气相液氮环境中进行，确保样本在运输和整理过程中的低温状态及活性。

结语

德国TANKA作为样本低温存储系统解决方案提供商，我们为国家心血管生物样本资源中心提供了多方位的样本液氮存储系统解决方案。从库区选址，液氮塔容量，管路规划，空间规划，电气系统规划，建筑技术，安防规划等都作了详尽的设计，确保低温生物样本库运行。
